Dans le cadre d’un projet d’installation photovoltaïque, nous avons réalisé un relevé sur site des angles d’azimut et d’élévation, indispensables pour dimensionner efficacement les panneaux solaires.

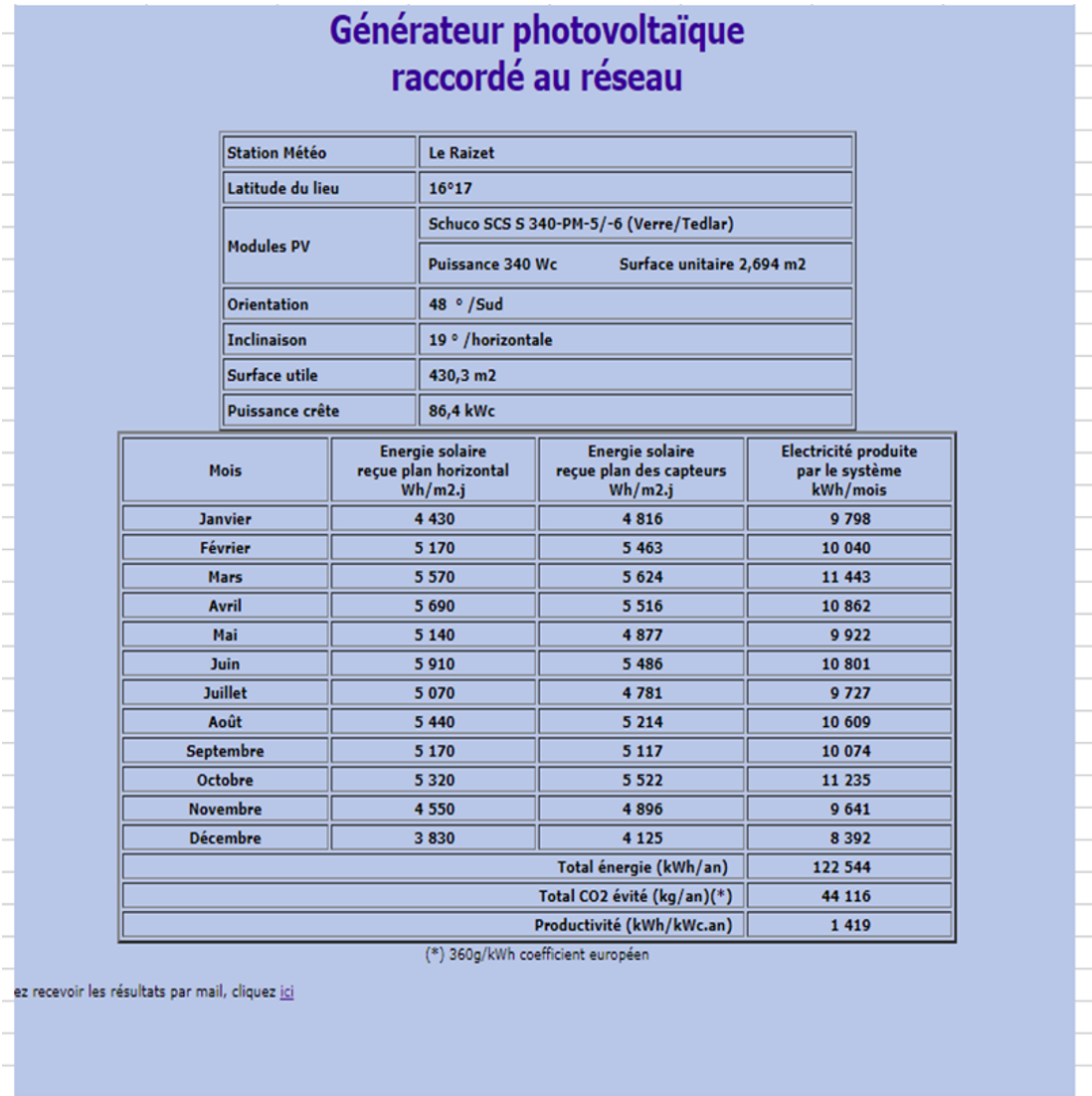

Simulation sur Tecsol et choix des panneaux

Lors de la simulation :

  • Nous avons testé des panneaux solaires de 320 Wc

  • La production annuelle obtenue était insuffisante pour couvrir les besoins énergétiques du site, estimés à 122 000 kWh/an minimum

Pour corriger cela, nous avons :

  • Recalculé la production avec des panneaux de 340 Wc

  • Obtenu une puissance installée suffisante pour atteindre l’objectif énergétique

Suite à l’analyse du CCTP et des besoins réels du projet, nous avons réalisé une vérification du dimensionnement des onduleurs hybrides et du système de stockage par batteries.

  Analyse des onduleurs :

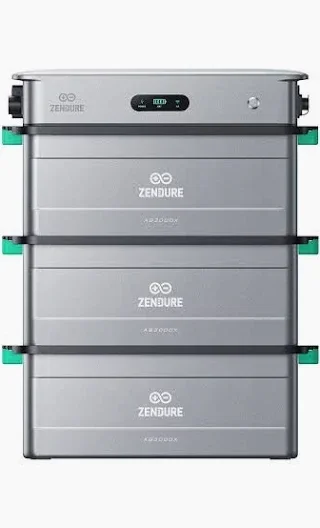

  • Le CCTP prévoit 7 onduleurs hybrides de 10 kW, chacun associé à 1 rack de batteries.

  • Chaque onduleur est alimenté par 2 strings de 18 panneaux photovoltaïques de 340 Wc

     Conclusion :

  • Les onduleurs de 10 kW sont sous-dimensionnés par rapport à la puissance PV d’entrée (12.24 kW).

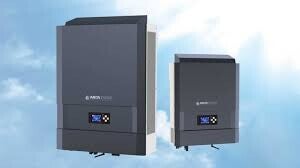

  • Nous avons donc choisi des onduleurs hybrides de 15 kW, capables de supporter :

    • Jusqu’à 25 A en intensité, ce qui est suffisant face aux 19.7 A nécessaires.

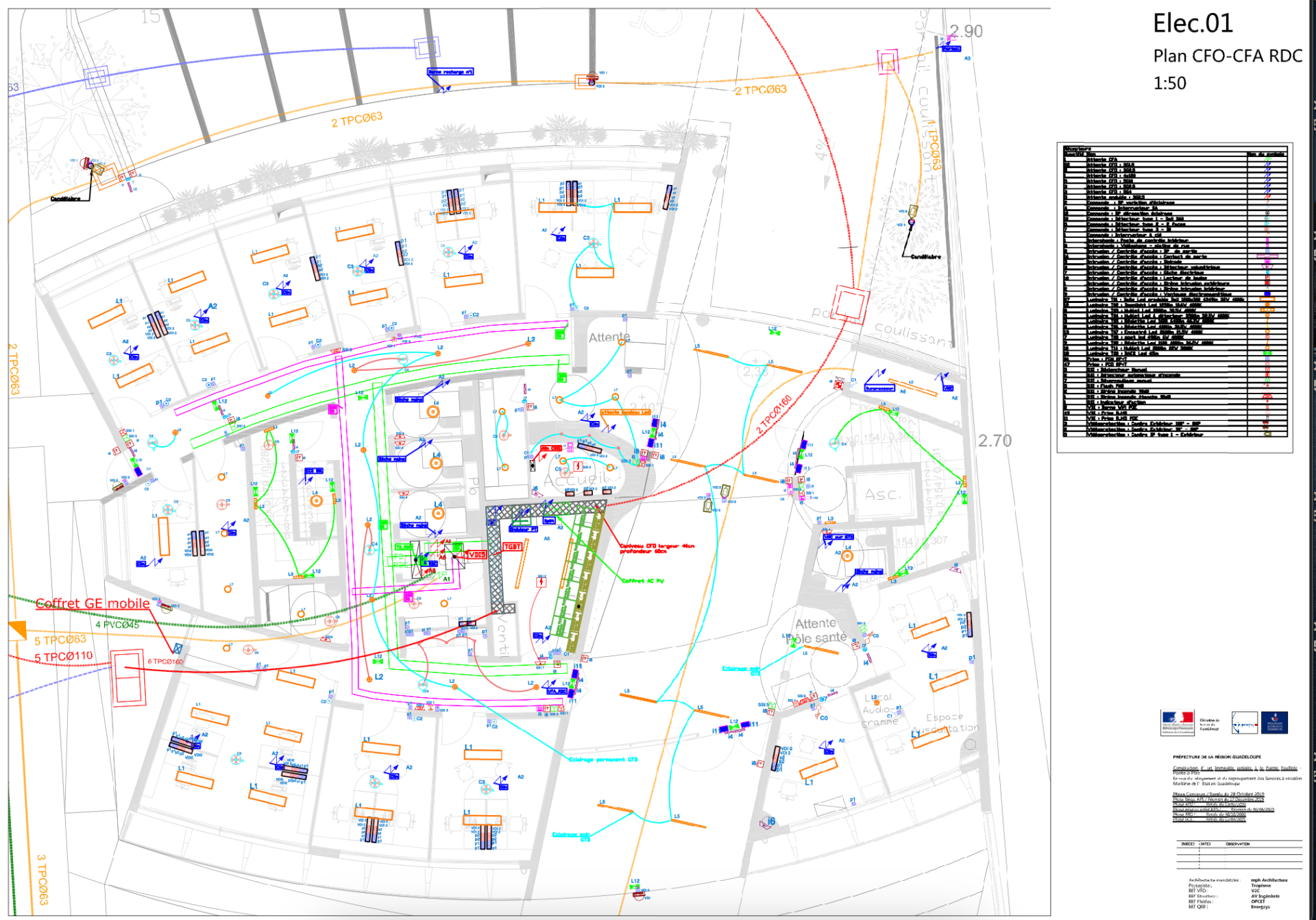

PLAN

nous avons également identifié et localisé tous les éléments électriques sur les plans du bâtiment :

  • Onduleurs, armoires électriques, batteries, câbles principaux, tableaux divisionnaires

  • Chemins de câbles et emplacements des strings photovoltaïques

  • Points de raccordement au réseau et protections
