La première étape de l’audit a consisté à étudier l’ensemble des documents techniques disponibles :

  • Plans architecturaux du bâtiment

  • Descriptifs des équipements (chauffage, ventilation, éclairage…)

  • Rapports de maintenance

  • Données de consommation énergétique (factures EDF, gaz…)

  • Notices techniques des équipements CVC

Cette étude nous a permis de comprendre le fonctionnement global du bâtiment, d’identifier les systèmes en place, et de repérer les zones de consommation importantes.

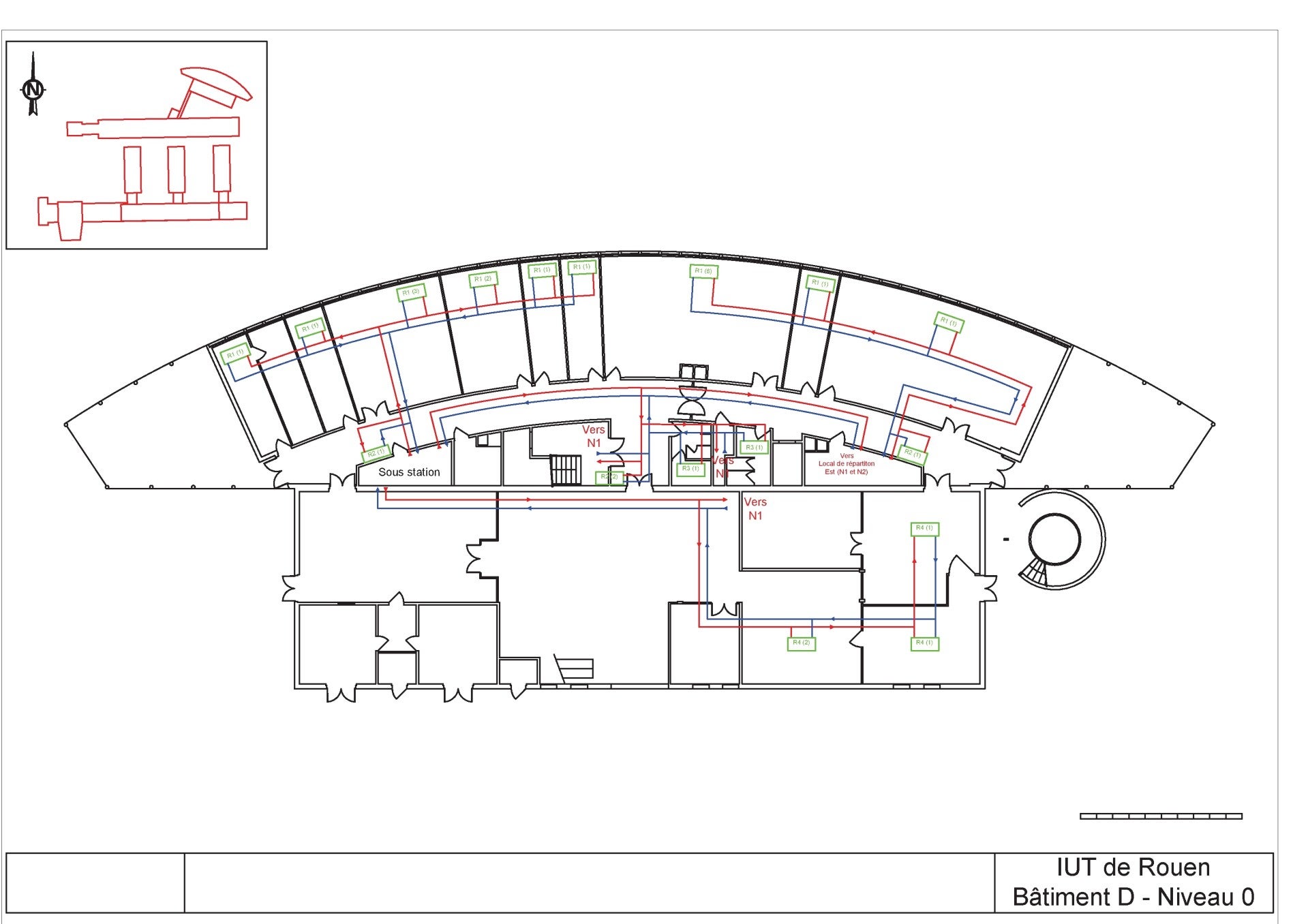

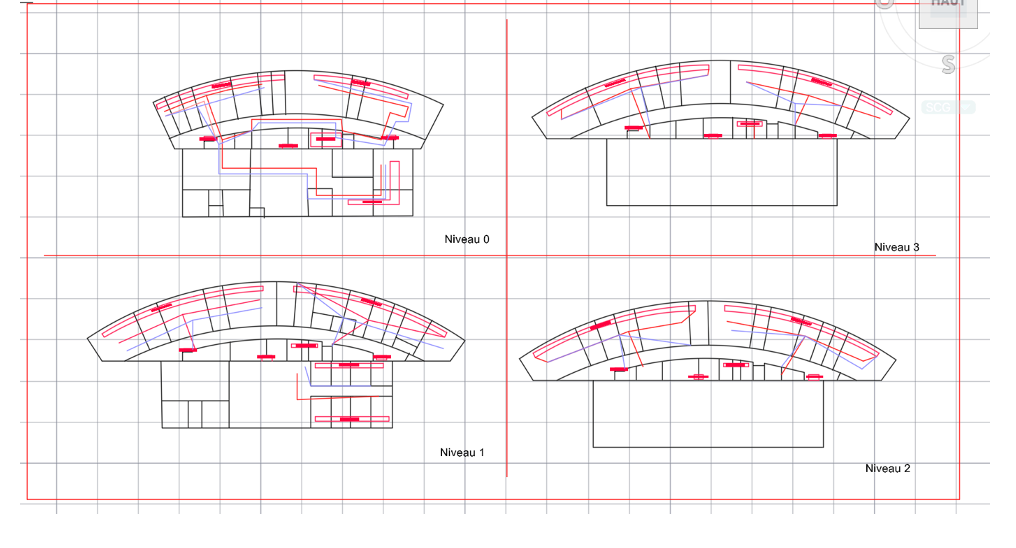

Nous avons commencé par tracer le réseau de chauffage en schéma simplifié à l’aide du logiciel AutoCAD.
Ce schéma incluait :

  • Le générateur de chaleur (chaudière ou PAC)

  • Les circuits hydrauliques (départ et retour)

  • Les émetteurs (radiateurs, plancher chauffant…)

Notre histoire

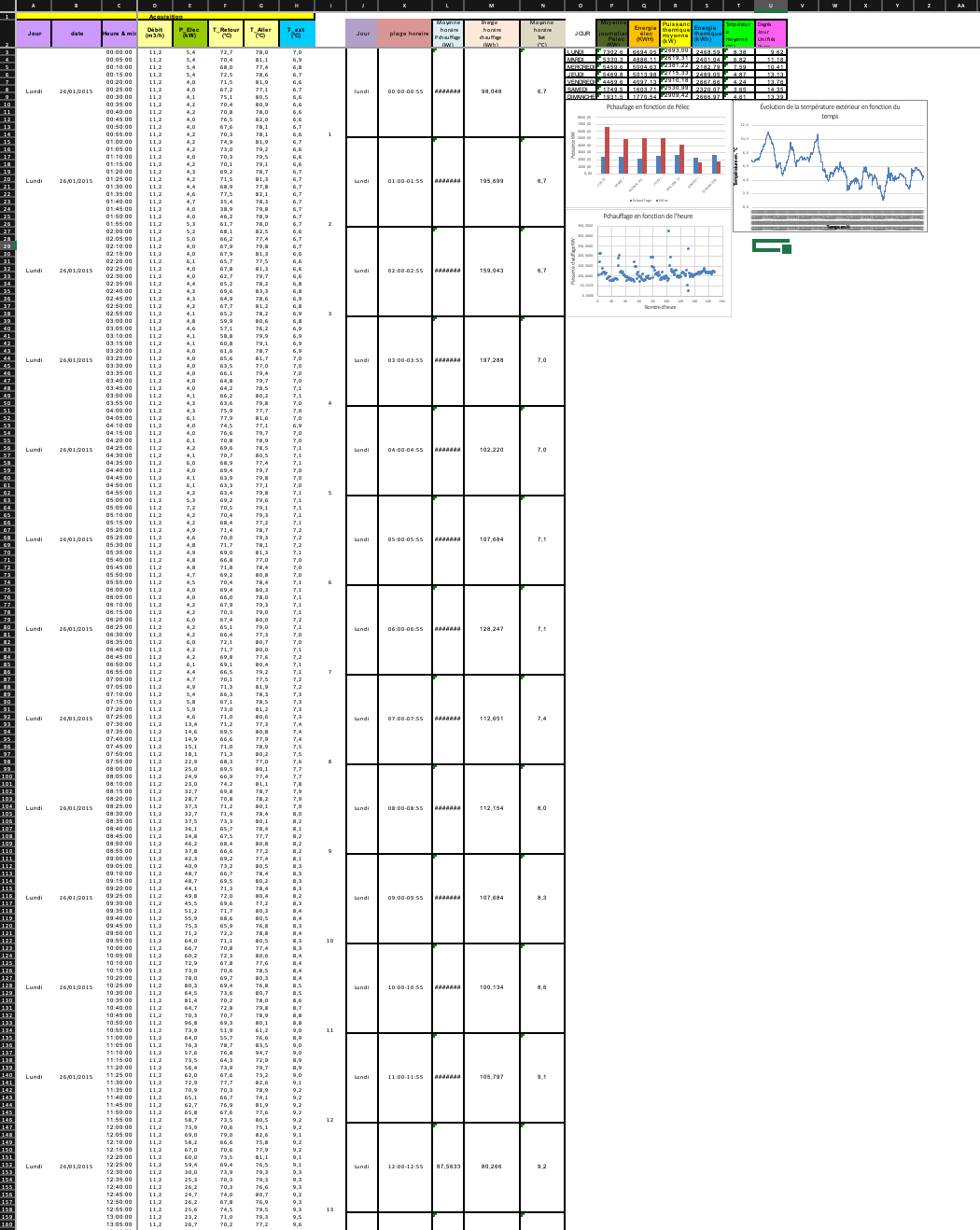

Nous avons exploité un fichier Excel contenant des relevés électriques et de température mesurés toutes les 5 minutes dans un bâtiment. Ces données réelles ont servi de base pour effectuer des analyses énergétiques approfondies.

 Données de départ :

  • Relevés électriques (consommation instantanée en kW)

  • Températures intérieures par zone (en °C)

  • Températures extérieures

  • Pas de temps : toutes les 5 minutes sur plusieurs jours ou semaines

    Traitements effectués sur Excel :

  • Nettoyage et organisation des données pour faciliter les calculs

  • Calcul de :

    • La consommation cumulée sur la journée, la semaine, ou le mois

    • Les moyennes journalières et les variations horaires

    • Les écarts de température intérieur/extérieur

  • Création de formules automatiques pour extraire des indicateurs clés

  • Intégration de filtres dynamiques pour suivre des périodes ciblées

   Visualisation – Graphiques représentatifs :

  • Courbe de consommation électrique heure par heure

  • Superposition température intérieure / température extérieure
