BC2 S1 : Optimiser

Dans le cadre de notre formation, nous avons réalisé une étude technique sur notre propre bâtiment universitaire L'université LOUIS NEIL à Belfort, dans le but d’analyser son fonctionnement actuel et de proposer des pistes d’optimisation.

OBJECTIF :

• METTRE EN PLACE UNE MÉTHODOLOGIE D’AUDIT (RECUEIL ET ANALYSE DES INFORMATIONS)

• ÊTRE CAPABLE DE PRÉPARER LA VISITE SUR SITE ET D’IDENTIFIER LES POINTS SENSIBLES
• SAVOIR ÉVALUER SUR SITE L’ÉTAT DES SYSTÈMES, DU BÂTI ET DES ÉQUIPEMENTS DES AUTRES USAGES • SAVOIR QUESTIONNER SUR SITE LES OCCUPANTS
• SAVOIR IDENTIFIER LES USAGES A FORT IMPACT, DÉGAGER LES PRIORITÉS ET LES CHIFFRER

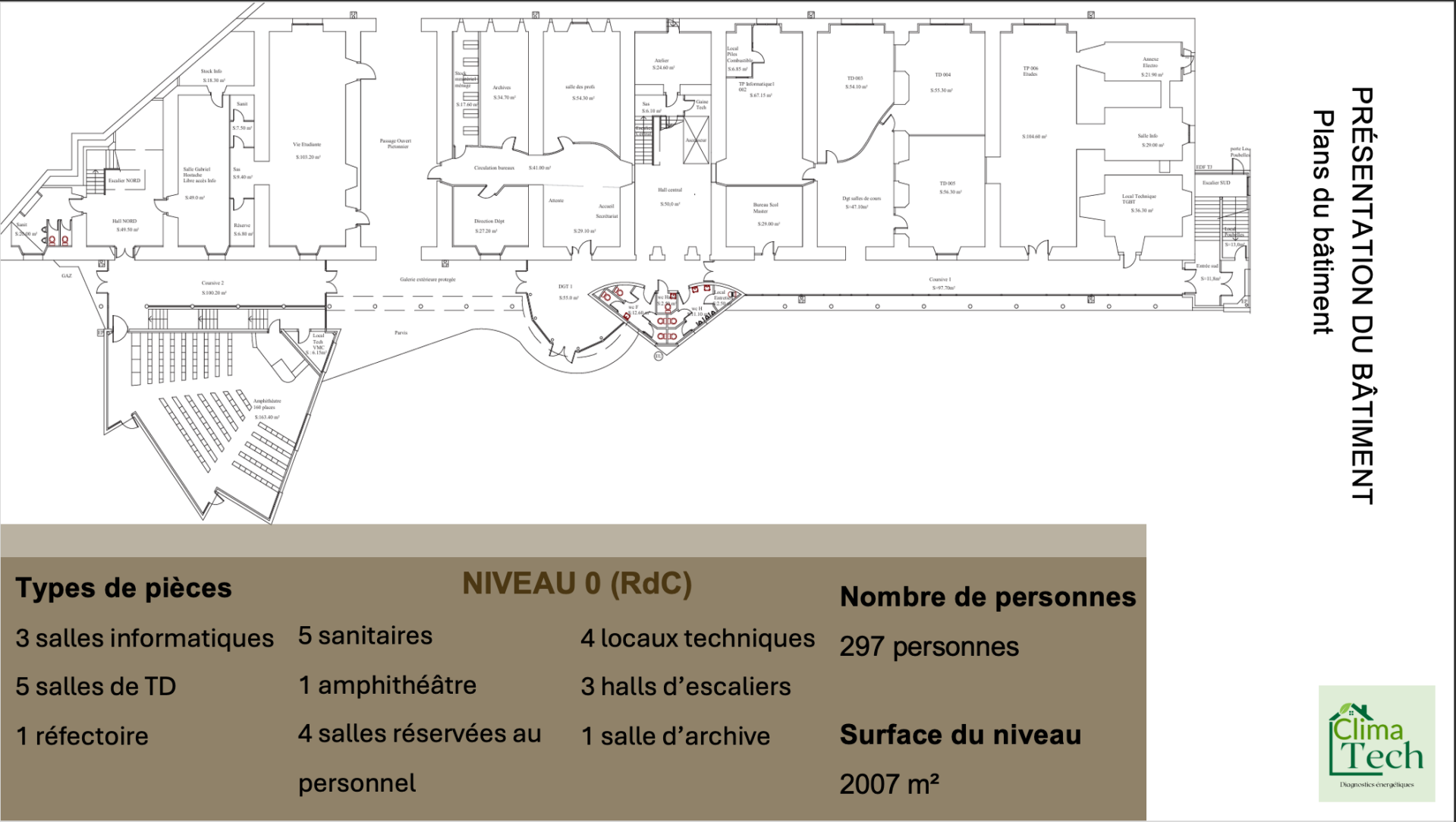

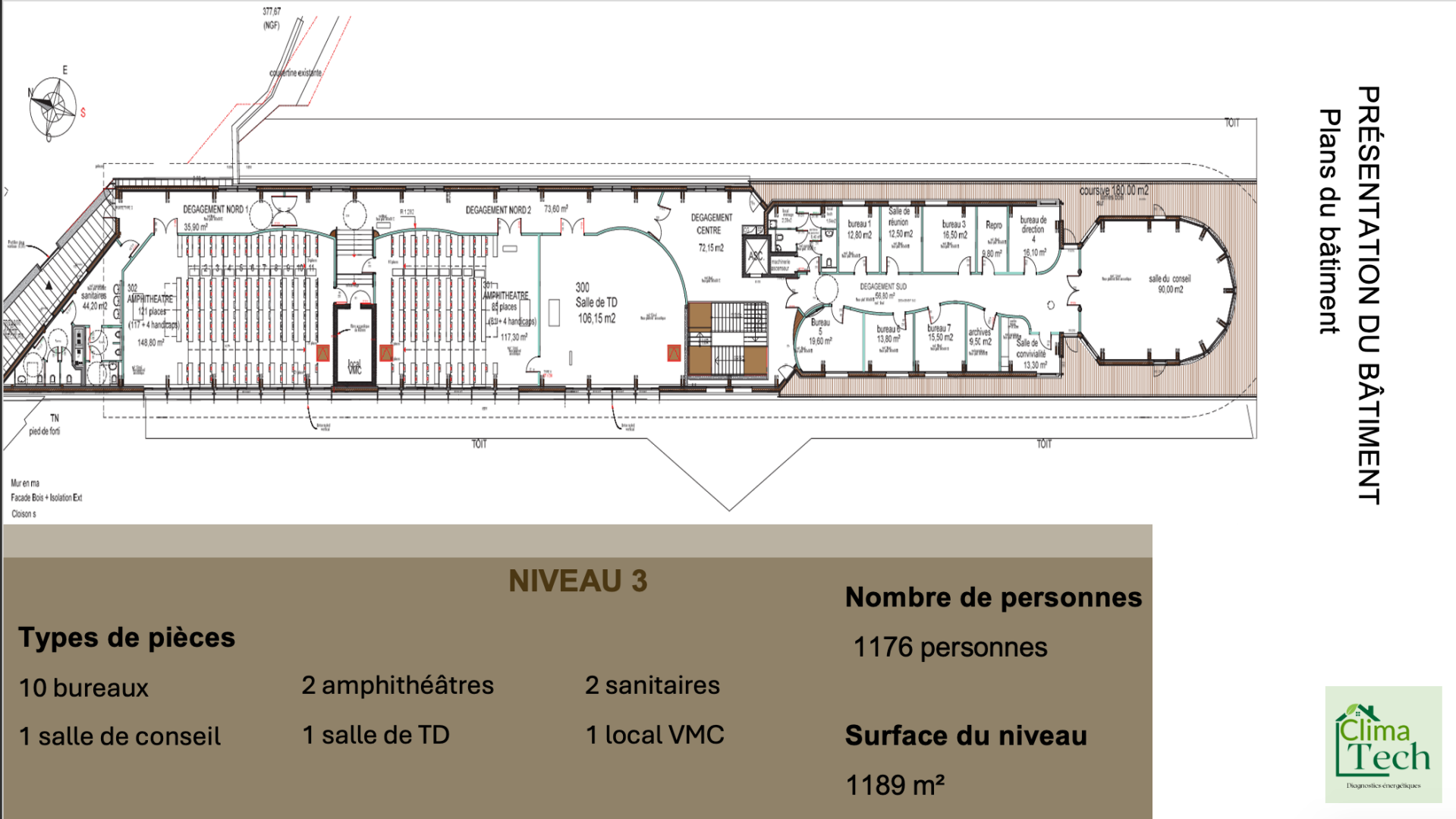

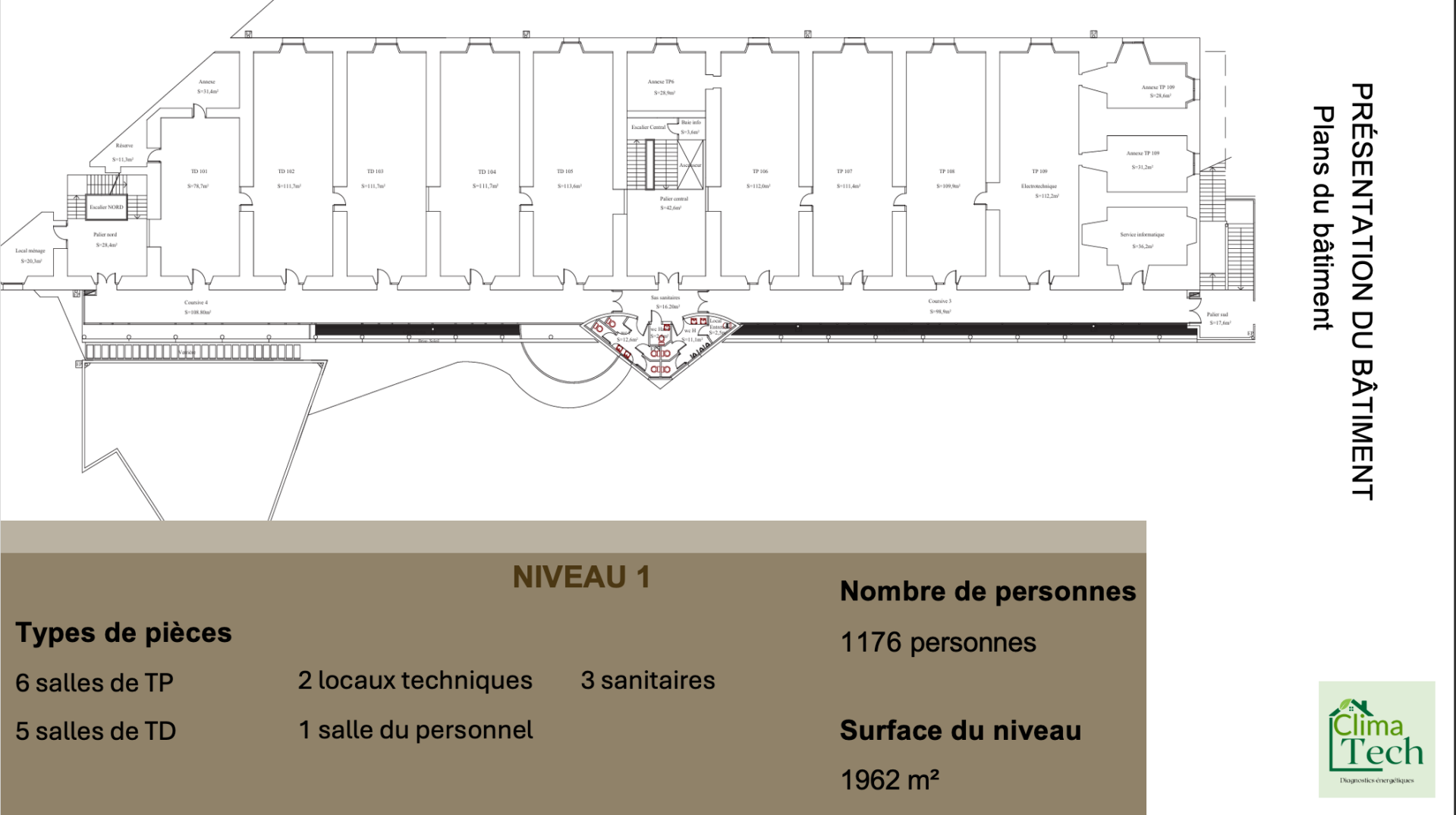

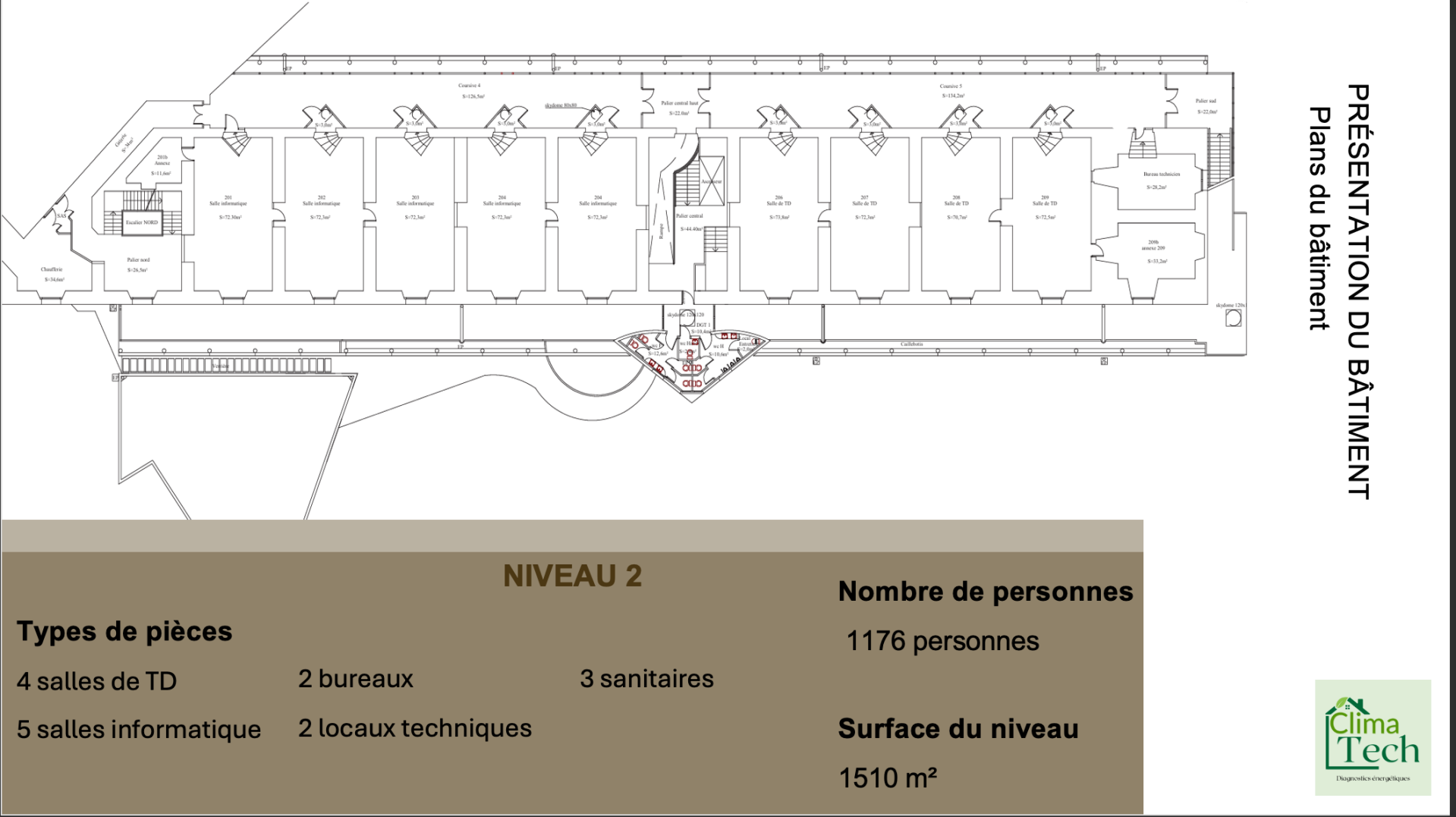

PLAN DU BATIMENT ÉTUDIER

Nous avons également effectué une visite sur site pour observer le fonctionnement réel des installations techniques de notre bâtiment universitaire.
Nous sommes allés dans le local chaufferie pour examiner la chaudière en fonctionnement : ses raccordements, ses équipements de régulation, le départ/retour chauffage, et le système de production d’eau chaude.

Nous avons aussi pu visiter le local VMC, où nous avons observé :

  • Le groupe d’extraction et ses gaines,

  • Les moteurs, filtres et caissons de ventilation,

  • La répartition des réseaux aérauliques dans le bâtiment.

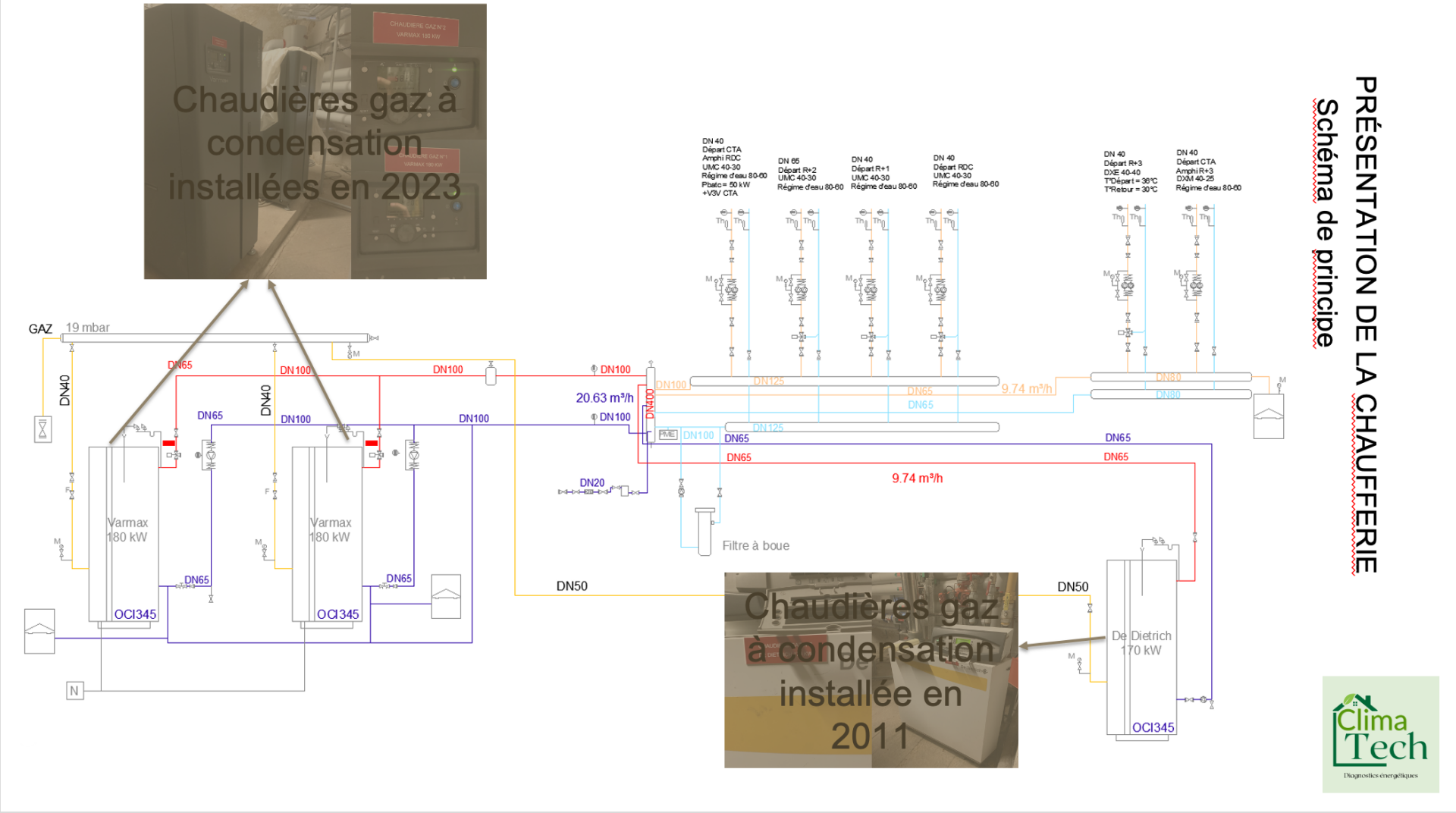

Une fois les observations et mesures réalisées, nous avons tracé le schéma du circuit de chauffage sur AutoCAD, en version simplifiée et fonctionnelle.

Ce schéma comprenait :

  • La chaudière, les éléments de sécurité, les nourrices

  • Le circuit principal (départ / retour)

  • Les accessoires : circulateurs, vannes, clapets, purges, etc.

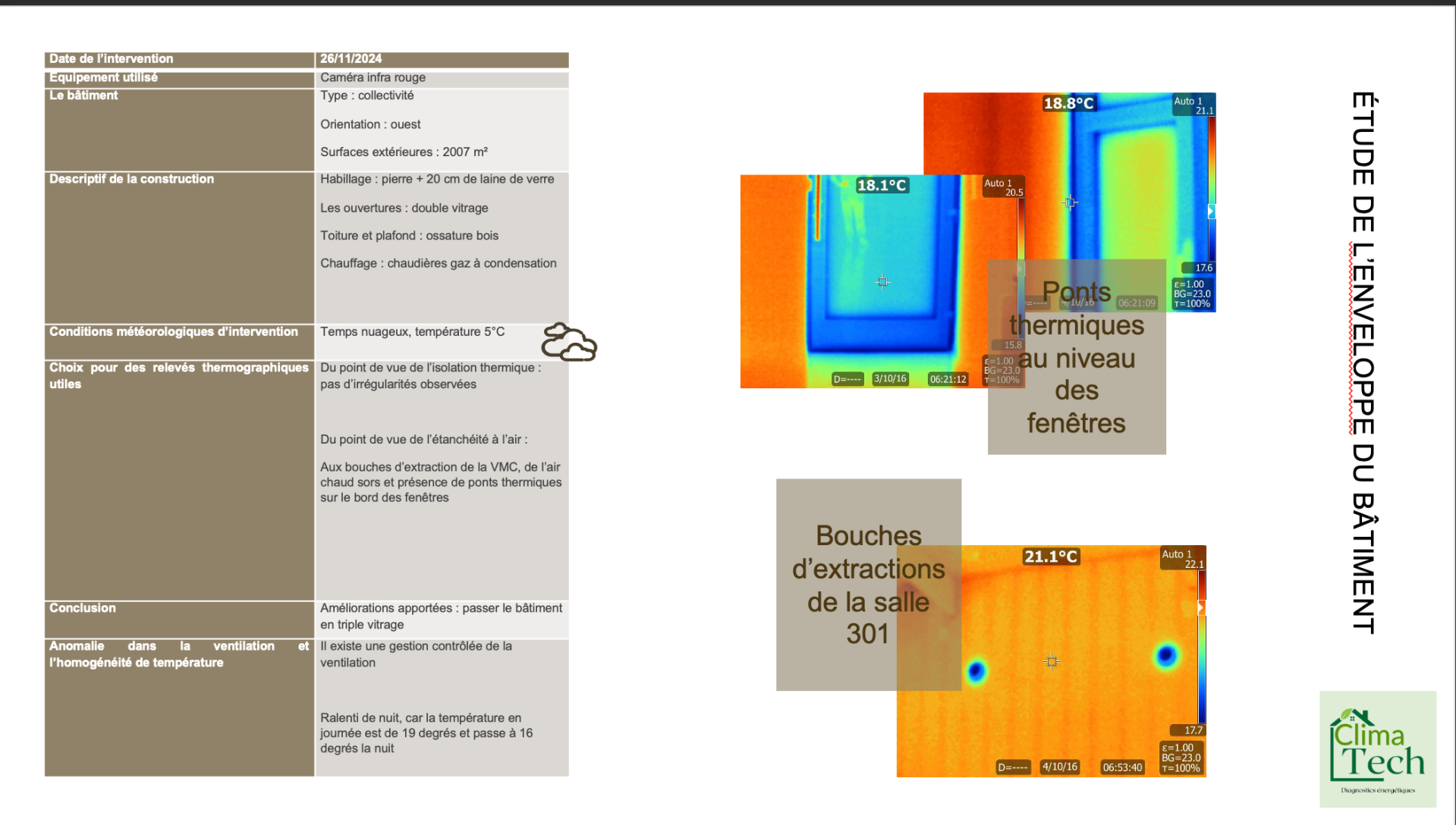

nous avons également utilisé une caméra thermique pour analyser les pertes de chaleur du bâtiment depuis l’extérieur.

L’objectif de cette opération était d’identifier les zones les plus déperditives, en observant les variations de température à la surface de l’enveloppe du bâtiment.

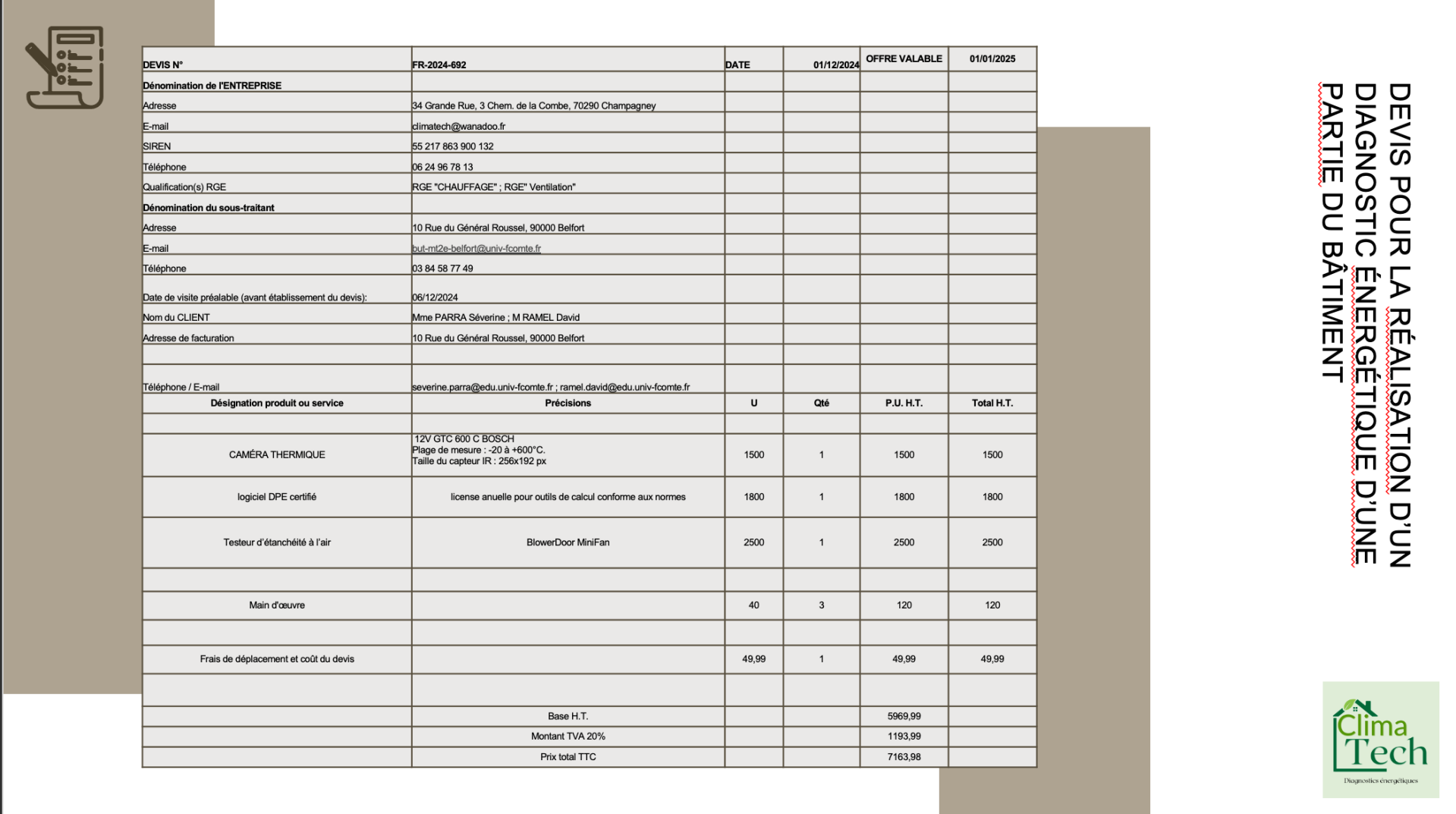

DEVIS

Pour compléter notre étude, nous avons réalisé un devis détaillé afin de chiffrer les équipements nécessaires à la mise en place d’une campagne de mesures complète dans le bâtiment.

L’objectif était de permettre une analyse énergétique approfondie en vue d’une future rénovation, en installant les instruments adaptés au suivi réel des consommations et du confort thermique.
