Dans le cadre de cette SAÉ (Situation d’Apprentissage et d’Évaluation), notre objectif principal était de concevoir et dimensionner un système de chauffage performant et adapté pour une maison médicale. Ce bâtiment comporte plusieurs zones avec des besoins spécifiques (salles de soins, salle d’attente, bureaux, sanitaires, etc.), ce qui nous a amenés à proposer une solution mixte combinant plancher chauffant et radiateurs.

Déperditions

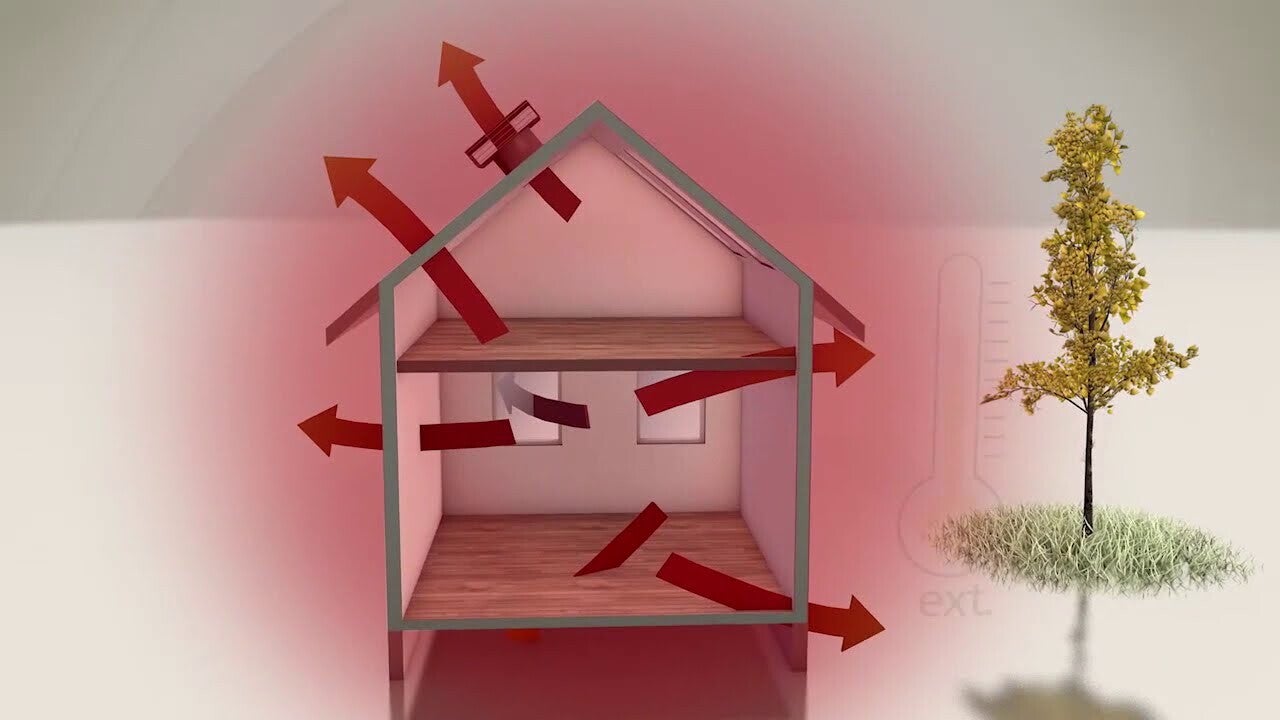

Avant tout dimensionnement, il était essentiel de connaître les besoins énergétiques de chaque pièce. Pour cela, nous avons utilisé le logiciel Perrenoud afin de réaliser une étude des déperditions thermiques.

Ce travail a consisté à :

  • Renseigner les caractéristiques du bâtiment (dimensions, orientation, matériaux, types de parois, menuiseries…)

  • Définir les températures intérieures de consigne selon les zones (22 °C dans les salles de soins, 20 °C dans les circulations, etc.)

  • Calculer les déperditions par transmission et par renouvellement d’air pièce par pièce

Plancher  chanffant

Acosoft

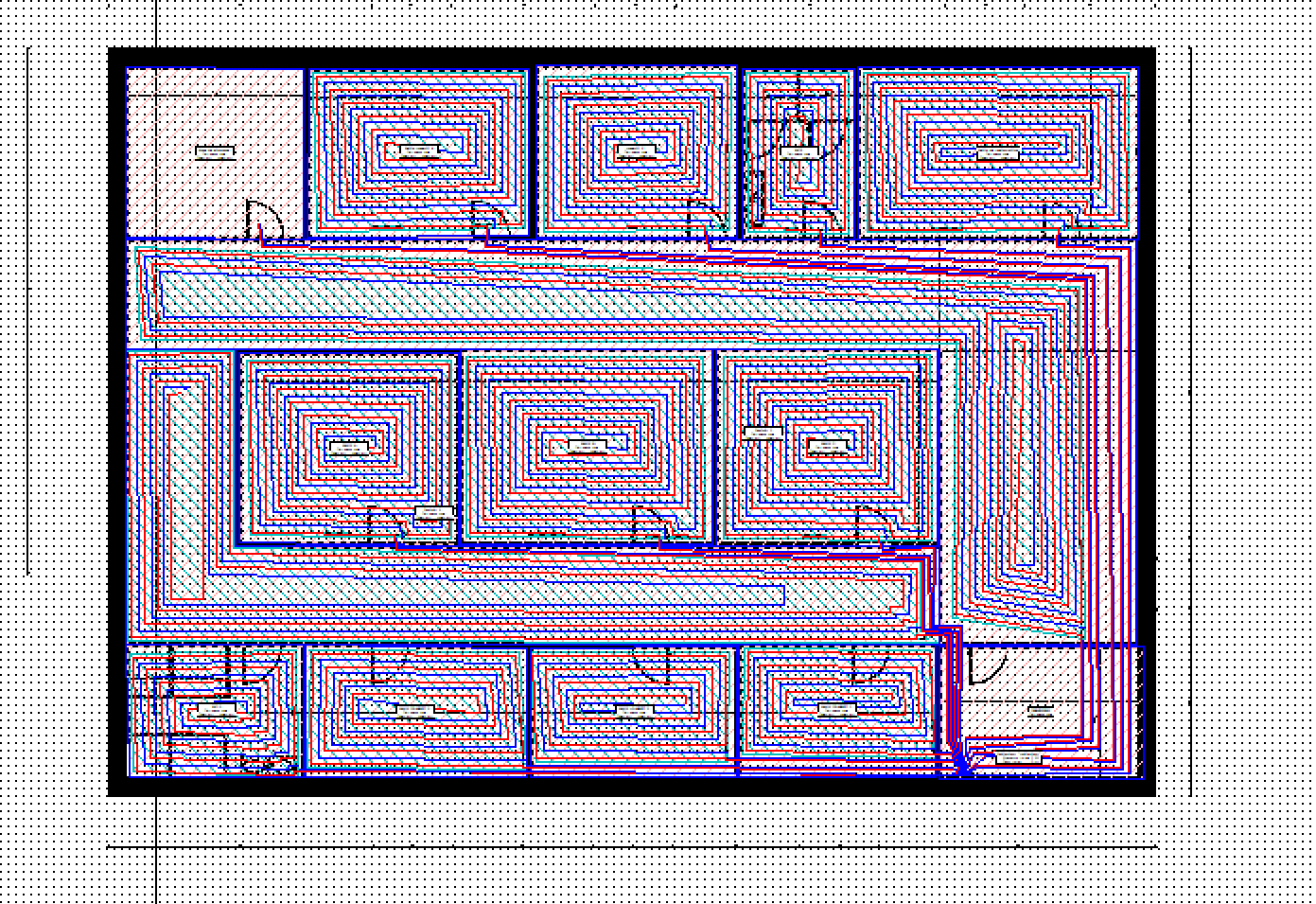

Pour le dimensionnement et la conception du plancher chauffant, j’ai utilisé le logiciel professionnel Acosoft

RADIATEUR

Revit

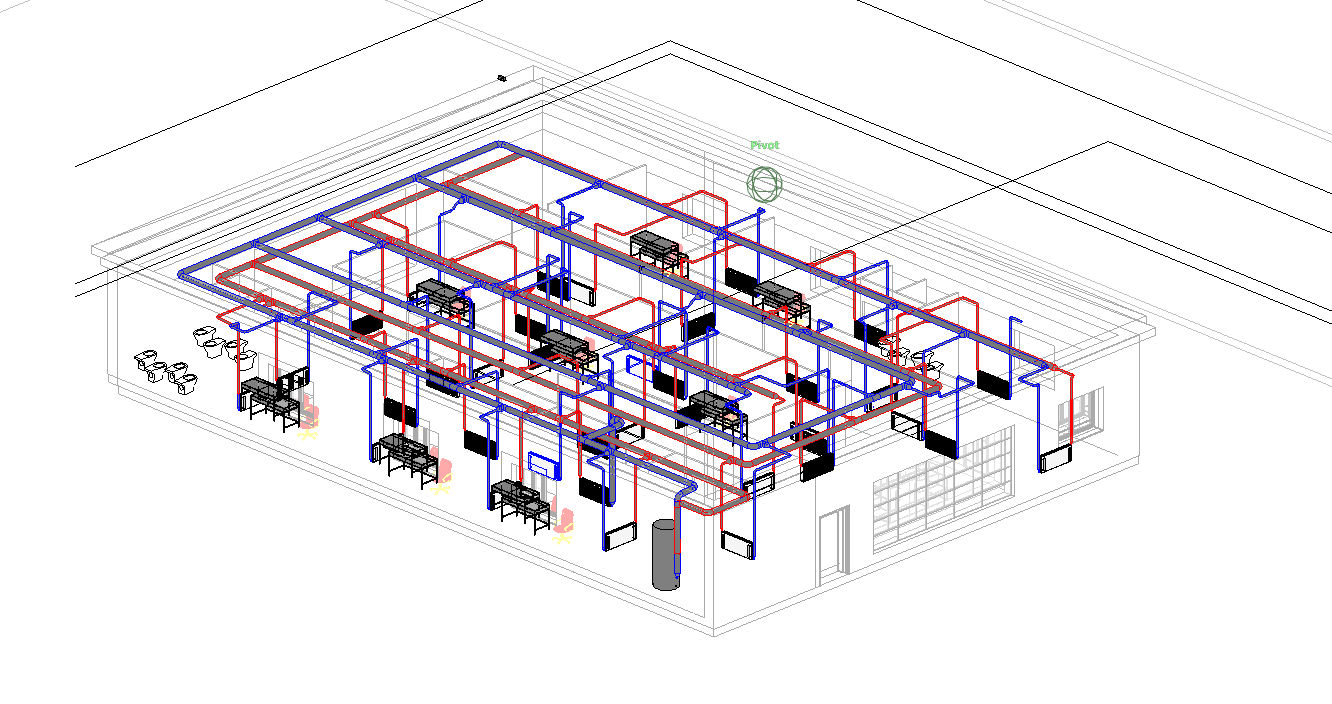

En complément du plancher chauffant, j’ai utilisé Autodesk Revit pour modéliser l’ensemble du système de chauffage par radiateurs, ainsi que les réseaux hydrauliques associés.

Sur Revit, j’ai réalisé :

  • L’implantation des radiateurs dans chaque pièce, en tenant compte des besoins thermiques, des contraintes architecturales et des accès

  • La modélisation des gaines hydrauliques (tuyauteries aller et retour) pour raccorder chaque radiateur au réseau de chauffage

  • Le dimensionnement des tuyauteries, en fonction des débits nécessaires et des longueurs de parcours
